Jak działa ABS w samochodzie? System, który może uratować ci życie

• System ABS (Anti-lock Braking System) zapobiega blokowaniu kół podczas gwałtownego hamowania, zwiększając bezpieczeństwo jazdy[1]
• Układ składa się z czujników prędkości obrotowej kół, sterownika elektronicznego i modulatora ciśnienia[2]
• ABS pozwala zachować kontrolę nad kierowaniem pojazdu w sytuacjach awaryjnych[3]
• System działa poprzez pulsacyjne regulowanie siły hamowania kilka razy na sekundę[1]
• Od 2004 roku ABS jest obowiązkowym wyposażeniem wszystkich nowych samochodów w Unii Europejskiej[4]

Wprowadzenie do systemu ABS

System przeciwblokujący ABS (Anti-lock Braking System) to jedna z najważniejszych technologii bezpieczeństwa aktywnego w nowoczesnych samochodach1. Jego podstawowym zadaniem jest zapobieganie blokowaniu się kół podczas intensywnego hamowania, co znacząco zwiększa bezpieczeństwo jazdy oraz pozwala kierowcy zachować pełną kontrolę nad pojazdem w krytycznych sytuacjach5. Dlaczego ABS jest tak istotny? Wyobraź sobie sytuację, gdy musisz gwałtownie zahamować na mokrej jezdni – bez tego systemu koła mogłyby się zablokować, powodując utratę przyczepności i niemożność kierowania autem6. W takiej chwili pojazd wpadłby w poślizg, znacznie wydłużając drogę hamowania i uniemożliwiając ominięcie przeszkody3. System ABS eliminuje to niebezpieczeństwo, działając jak elektroniczny asystent, który w ułamku sekundy podejmuje decyzje za kierowcę7. Ciekawostką jest fakt, że pierwsze koncepcje układu ABS pojawiły się już w 1929 roku w lotnictwie, ale dopiero w latach 70. XX wieku wprowadzono je do samochodów osobowych8. Początkowo był to luksus dostępny tylko w najdroższych modelach, ale dzisiaj stanowi standardowe wyposażenie każdego nowego auta7.

Historia rozwoju ABS w motoryzacji jest fascynująca – pierwszy seryjny samochód z tym systemem to Jensen FF z 1966 roku, który był prawdziwym pionierem w dziedzinie bezpieczeństwa8. Przełomowym momentem stał się rok 1978, kiedy firma Bosch wprowadziła pierwszy elektroniczny system ABS do produkcji seryjnej7. Od tego czasu technologia ta przeszła długą drogę rozwoju. Dzisiaj ABS nie tylko zapobiega blokowaniu kół, ale także stanowi fundament dla bardziej zaawansowanych systemów jak ESP czy ASR3. Warto podkreślić, że od 2004 roku system ABS jest obowiązkowym elementem wyposażenia wszystkich nowych pojazdów osobowych sprzedawanych na terenie Unii Europejskiej4. To właśnie dzięki tej regulacji dzisiejsze samochody są znacznie bezpieczniejsze niż te sprzed kilkudziesięciu lat6. Statystyki pokazują, że pojazdy wyposażone w ABS mogą skrócić drogę hamowania nawet o 30% w porównaniu z autami bez tego układu1. Nie są to twarde dane, ponieważ wpływ ma wiele czynników, ale tendencja jest wyraźna1.

Zasada działania systemu ABS

Sposób funkcjonowania ABS opiera się na prostej, ale genialnej zasadzie – system nieustannie monitoruje prędkość obrotową każdego koła i reaguje błyskawicznie, gdy wykryje zagrożenie zablokowaniem5. Jak to dokładnie działa w praktyce? Czujniki prędkości obrotowej zamontowane przy każdym kole wysyłają sygnały do sterownika elektronicznego dziesiątki razy na sekundę9. Ten elektroniczny „mózg” analizuje otrzymane dane i porównuje prędkość obrotową poszczególnych kół z prędkością pojazdu10. Sterownik ABS to prawdziwy komputer pokładowy, który musi błyskawicznie przetwarzać ogromne ilości informacji10. Czujniki mogą być indukcyjne lub aktywne, ale oba typy pełnią tę samą funkcję – precyzyjne monitorowanie ruchu kół1. Cały układ ABS składa się z kilku kluczowych elementów: sterownika elektronicznego, czujników prędkości obrotowej kół, pompy ABS, rozdzielaczy hydraulicznych i zestawu zaworów10. Każdy z tych komponentów ma swoją specyficzną rolę do odegrania w procesie hamowania2. Sterownik ABS to faktycznie jeden z najmłodszych elementów układu, który mógł pojawić się dopiero dzięki rewolucji informatycznej lat 80. XX wieku10.

W momencie, gdy sterownik wykryje, że jedno z kół zaczyna się obracać wolniej niż pozostałe (co sygnalizuje początek blokowania), natychmiast aktywuje modulator ciśnienia11. Ten z kolei zmniejsza ciśnienie płynu hamulcowego skierowane do tego konkretnego koła, pozwalając mu odzyskać przyczepność12. Proces ten powtarza się kilka razy na sekundę – system ABS może wykonać nawet kilkadziesiąt cykli regulacji w ciągu jednej sekundy5. Kierowca odczuwa ten proces jako charakterystyczne pulsacje pedału hamulca oraz może usłyszeć pracę pompy ABS9. To właśnie te drgania informują, że system ABS właśnie pracuje i chroni nas przed niebezpieczeństwem13. Warto pamiętać, że ABS nie może samodzielnie uruchomić hamulców – to kierowca musi rozpocząć hamowanie2. System jedynie moduluje ciśnienie w układzie hamulcowym, aby zapobiec blokowaniu kół14. Ciekawostką jest fakt, że podczas pracy ABS ilość płynu hamulcowego w układzie pozostaje stała – system jedynie redistrybuuje ciśnienie między poszczególnymi kołami2. Pompa ABS zwiększa ciśnienie tam, gdzie jest potrzebne, a zawory regulujące je zmniejszają11.

Budowa i komponenty systemu ABS

Współczesny system ABS to skomplikowana konstrukcja składająca się z części elektyczno-elektronicznej i hydraulicznej2. Mózgiem całego układu jest sterownik elektroniczny, który zbiera informacje od czujników prędkości obrotowej kół, analizuje je i na ich podstawie steruje rozdzielaczami hydraulicznymi oraz pompą2. Czujniki prędkości obrotowej to małe, ale niezwykle precyzyjne urządzenia zamontowane przy każdym kole9. Działają one na zasadzie indukcji elektromagnetycznej – obracający się pierścień impulsowy generuje zmiany pola magnetycznego, które są przekształcane na sygnały elektryczne15. Te sygnały są następnie przesyłane do sterownika, który analizuje je w czasie rzeczywistym10. Modulator ciśnienia to kolejny kluczowy element, który składa się z zaworów regulujących ciśnienie i pompy zwiększającej ciśnienie w układzie9. Zawory te mogą być otwarte, zamknięte lub działać w trybie pulsacyjnym, w zależności od potrzeb2. Pompa ABS natomiast służy do odzyskiwania płynu hamulcowego, który został „wypompowany” z zacisków hamulcowych podczas redukcji ciśnienia11.

Najsłabszym ogniwem całego systemu są często czujniki prędkości obrotowej, które są narażone na uszkodzenia mechaniczne wynikające z drgań podwozia9. Dodatkowo znajdują się w stałym kontakcie z wodą, solą i innymi agresywnymi substancjami, co może prowadzić do ich korozji15. System ABS przestaje prawidłowo działać nawet po uszkodzeniu jednego czujnika – może on wtedy w ogóle nie mierzyć prędkości obrotowej koła lub wskazywać niepoprawne wyniki9. Kontrolka ABS na desce rozdzielczej informuje kierowcę o ewentualnej awarii czujnika prędkości obrotowej15. Niestety, uszkodzony czujnik nie podlega naprawie i musi zostać wymieniony na nowy11. Ciekawostką jest fakt, że nowoczesne systemy ABS są wykorzystywane także przez inne układy bezpieczeństwa jak ASR (zapobiegający poślizgowi kół podczas przyspieszania), EDS (elektroniczna blokada mechanizmu różnicowego) czy ESP (układ stabilizacji toru jazdy)2. Wszystkie te systemy korzystają z danych dostarczanych przez czujniki ABS, co pokazuje, jak ważny jest ten podstawowy system bezpieczeństwa10.

Najważniejsze pytania i odpowiedzi o systemie ABS

• Co oznacza skrót ABS? – ABS to skrót od angielskiego Anti-lock Braking System, czyli system zapobiegający blokowaniu hamulców[6]. W języku niemieckim określany jest mianem Antiblockiersystem[3].
• Czy ABS jest obowiązkowy w nowych samochodach? – Tak, od 2004 roku każdy nowy samochód osobowy sprzedawany w Unii Europejskiej musi być wyposażony w system ABS[4]. Od 2016 roku obowiązek ten objął również motocykle o pojemności powyżej 125 cm³[6].
• Jak poznać, że ABS działa? – Podczas pracy systemu kierowca odczuwa charakterystyczne pulsacje pedału hamulca oraz może usłyszeć delikatny szum pochodzący z pompy ABS[9]. Na desce rozdzielczej może również zapalić się kontrolka ABS[15].
• Czy można hamować tak samo jak w aucie bez ABS? – Nie, w samochodzie z ABS najefektywniejsze jest mocne i ciągłe naciśnięcie pedału hamulca[3]. Nie należy „pompować” hamulcem, jak w starszych autach – system ABS zrobi to za nas automatycznie[16].
• Co się dzieje, gdy ABS się zepsuje? – Przy awarii systemu zapala się kontrolka na desce rozdzielczej, a hamulce działają jak w tradycyjnym samochodzie[15]. Auto pozostaje bezpieczne, ale traci możliwość korzystania z zalet systemu przeciwblokującego[17].
• Czy ABS zawsze skraca drogę hamowania? – Nie zawsze. Na suchej nawierzchni droga hamowania może być podobna lub nawet nieznacznie dłuższa[16]. Główną zaletą ABS jest zachowanie sterowności pojazdu, szczególnie na śliskich nawierzchniach[13].
• Z jakich elementów składa się system ABS? – Podstawowe komponenty to czujniki prędkości obrotowej kół, sterownik elektroniczny, modulator ciśnienia z zaworami oraz pompa hydrauliczna zwiększająca ciśnienie w układzie[9].
• Czy motocykle też mają ABS? – Tak, nowoczesne motocykle o pojemności powyżej 125 cm³ są obowiązkowo wyposażane w system ABS[6]. W przypadku jednośladów system ten jest jeszcze bardziej istotny ze względu na specyfikę jazdy[7].
• Jak należy hamować w samochodzie z ABS? – Najefektywniejszym sposobem hamowania jest jak najszybsze i jak najmocniejsze wciśnięcie pedału hamulca wraz z jednoczesnym wciśnięciem pedału sprzęgła[3]. Pozwala to uniknąć zgaśnięcia silnika[3].
• Jakie są główne zalety systemu ABS? – System zapobiega blokowaniu kół podczas hamowania, zwiększa bezpieczeństwo jazdy, pozwala na skuteczne hamowanie przy dużych prędkościach i umożliwia lepsze unikanie sytuacji kryzysowych na drodze[13].

ŹRÓDŁO:

• [1]https://www.warta.pl/porada/abs-co-to-jest-i-jak-dziala-w-praktyce/[1]
• [12]https://intercars.pl/blog/czesci-samochodowe/system-abs-co-to-takiego-funkcje-i-dzialanie/[12]
• [3]https://pl.wikipedia.org/wiki/ABS_(motoryzacja)[3]

Czym właściwie jest system ABS i jak powstrzymuje blokowanie kół?

Istota systemu przeciwblokującego

System ABS to elektroniczny układ hamulcowy, który w trakcie hamowania stale monitoruje prędkość obrotową każdego koła1. Jego nazwa pochodzi od angielskiego Anti-lock Braking System, czyli dosłownie „system zapobiegający blokowaniu”2. Czy zastanawiałeś się kiedyś, dlaczego w starszych autach koła mogły się całkowicie zablokować podczas gwałtownego hamowania?

Odpowiedź tkwi w fizyce – zablokowane koło traci przyczepność z nawierzchnią, co sprawia, że samochód staje się niesterowalny3. ABS rozwiązuje ten problem w sposób genialny – zapobiega całkowitemu zablokowaniu kół, utrzymując ich przyczepność na poziomie 10-40% poślizgu4. Dzięki temu kierowca zachowuje kontrolę nad kierunkiem jazdy nawet podczas awaryjnego hamowania5.

Mechanizm działania przeciwblokującego

Zastosowanie ABS opiera się na prostej zasadzie: system wykrywa moment blokowania koła i natychmiast zmniejsza na nie ciśnienie hamowania5. Jak to wygląda w praktyce? Czujniki prędkości obrotowej wysyłają sygnały do sterownika elektronicznego, który analizuje te dane dziesiątki razy na sekundę6.

Kiedy sterownik wykryje, że jedno koło obraca się znacznie wolniej od pozostałych, automatycznie uruchamia modulator ciśnienia7. Ten z kolei wykonuje pracę, którą wcześniej musiał robić kierowca – pulsacyjne hamowanie8. Układ ABS potrafi wykonywać nawet kilkanaście cykli zmniejszania i zwiększania ciśnienia na sekundę9.

Kluczowe elementy systemu

Współczesny ABS składa się z czterech głównych komponentów, które współpracują ze sobą:

• Czujniki prędkości obrotowej kół – zbierają informacje o obrotu każdego koła
• Sterownik elektroniczny – analizuje dane i podejmuje decyzje
• Modulator ciśnienia – reguluje siłę hamowania na poszczególnych kołach[10]
• Pompa hydrauliczna – przywraca ciśnienie w układzie hamulcowym

Czujniki ABS działają na zasadzie efektu Halla lub indukcji elektromagnetycznej6. Montuje się je w pobliżu pierścieni zębatych, które obracają się wraz z kołami. Każdy ząb pierścienia generuje impuls elektryczny, który trafia do sterownika11. To właśnie dzięki tym sygnałom system „wie”, z jaką prędkością obraca się każde koło.

Z jakich elementów składa się ABS i jak współpracują ze sobą?

System ABS to skomplikowana konstrukcja składająca się z czterech kluczowych komponentów, które muszą działać w idealnej synchronizacji1. Każdy element pełni swoją określoną funkcję, a ich współpraca przypomina dobrze zorganizowaną orkiestrę – jeden fałszywy dźwięk może zepsuć całe przedstawienie2.

Czy zastanawiałeś się kiedyś, jak to możliwe, że system reaguje w ułamku sekundy? To właśnie dzięki precyzyjnej współpracy między wszystkimi elementami układu3.

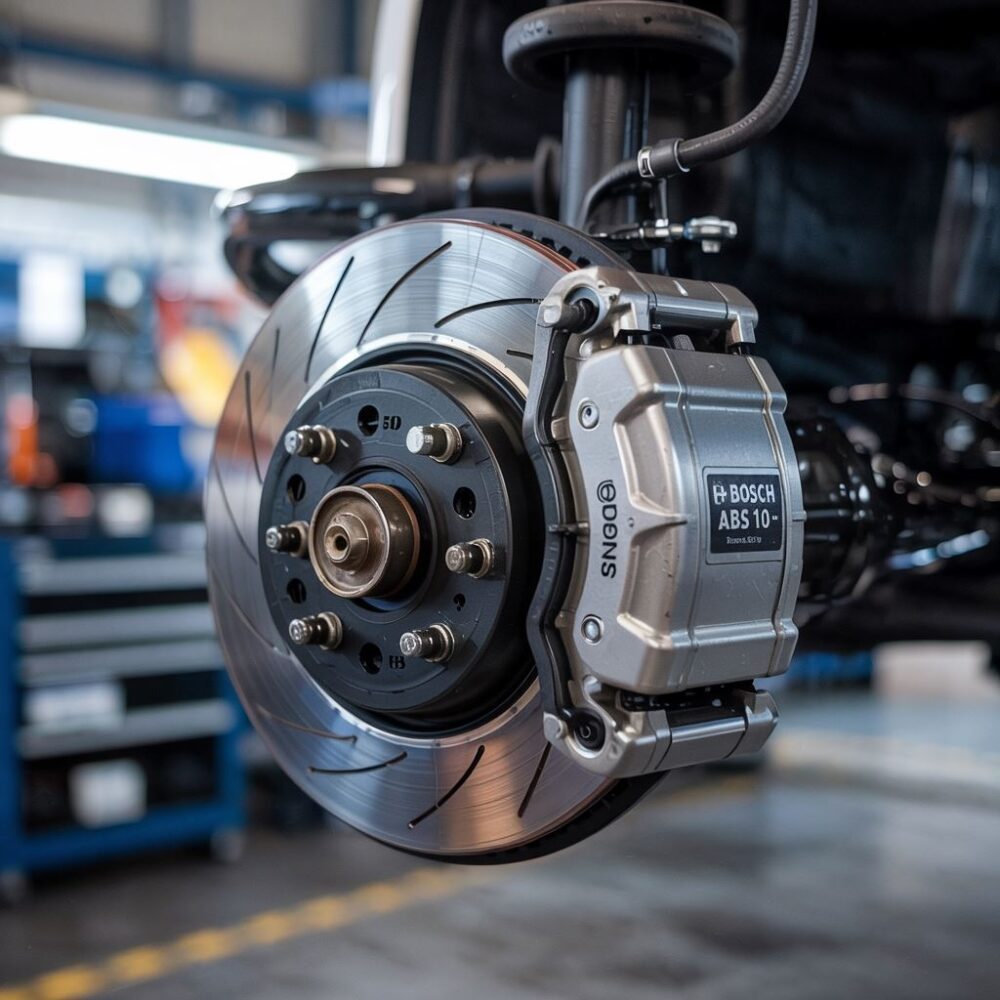

Czujniki prędkości obrotowej – oczy systemu

Czujniki prędkości obrotowej to prawdziwe „oczy” całego układu ABS4. Montuje się je przy każdym kole, gdzie nieustannie monitorują prędkość obrotu1. Działają na zasadzie indukcji elektromagnetycznej – obracający się pierścień zębaty generuje impulsy elektryczne, które są wysyłane do sterownika5.

Te małe, ale niezwykle precyzyjne urządzenia potrafią wykryć nawet najmniejsze zmiany w prędkości obrotowej koła2. To właśnie one jako pierwsze „widzą” zagrożenie zablokowaniem i natychmiast alarmują sterownik o niebezpieczeństwie6.

Sterownik elektroniczny – mózg operacji

Sterownik to prawdziwy komputer pokładowy, który analizuje sygnały z czujników dziesiątki razy na sekundę7. Porównuje prędkość obrotową poszczególnych kół z prędkością pojazdu i błyskawicznie podejmuje decyzje8.

Kiedy wykryje, że jedno koło zaczyna się obracać wolniej od pozostałych, natychmiast wysyła polecenie do modulatora ciśnienia9. Ten elektroniczny „mózg” musi przetwarzać ogromne ilości danych w czasie rzeczywistym, dlatego jego sprawność jest kluczowa dla bezpieczeństwa3.

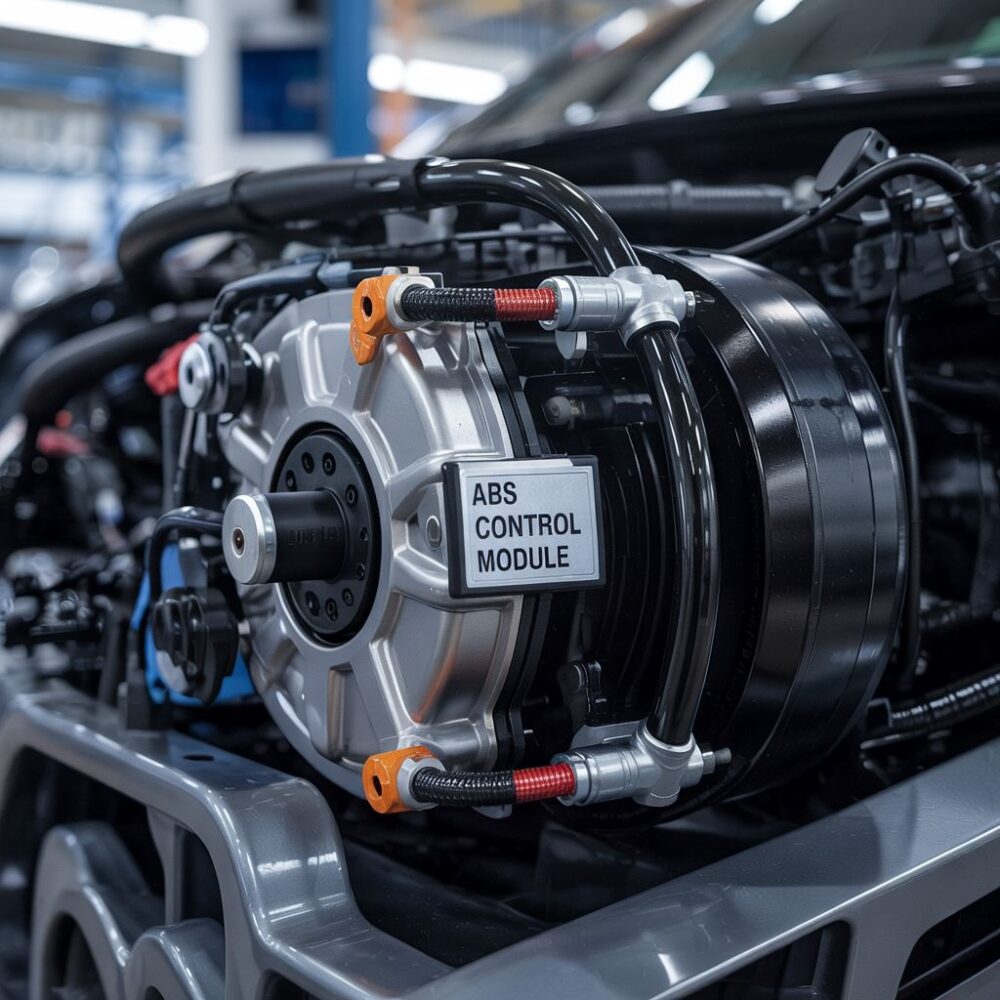

Modulator ciśnienia i pompa hydrauliczna

Modulator ciśnienia składa się z precyzyjnych zaworów elektromagnetycznych, które regulują przepływ płynu hamulcowego do poszczególnych kół2. Zawory te mogą działać w trzech trybach:

• Zwiększanie ciśnienia w układzie hamulcowym
• Utrzymywanie stałego poziomu ciśnienia
• Zmniejszanie ciśnienia dla odblokowania koła

Pompa hydrauliczna przywraca ciśnienie w układzie po każdym cyklu redukcji, umożliwiając ponowne naciśnięcie tarcz hamulcowych10. Cały proces powtarza się kilkadziesiąt razy na sekundę, tworząc charakterystyczne pulsacje pedału hamulca, które odczuwa kierowca11.

Jakie rodzaje systemów ABS możesz spotkać w różnych samochodach?

Klasyfikacja według liczby kanałów sterujących

Nowoczesne systemy ABS różnią się głównie liczbą kanałów sterujących, co ma bezpośredni wpływ na ich precyzję i skuteczność1. Czy wiesz, że system jednokanałowy to najprostsze rozwiązanie kontrolujące wszystkie koła jednocześnie? Spotykasz go głównie w starszych pojazdach użytkowych, gdzie jeden czujnik zamontowany w tylnej osi reguluje hamowanie obu tylnych kół1.

System dwukanałowy działa już znacznie sprytniej – osobno steruje hamowaniem przedniej i tylnej osi2. W motocyklach dwukanałowy ABS może kontrolować każde koło niezależnie, co daje kierowcy większą pewność podczas hamowania34.

Trójkanałowe i czterokanałowe układy

System trójkanałowy znajdziesz często w lekkich ciężarówkach i SUV-ach1. Osobno kontroluje lewe i prawe koło przednie, ale tylne koła sterowane są wspólnie1. To kompromis między ceną a skutecznością, choć może wydłużać drogę hamowania2.

Najefektywniejszy pozostaje system czterokanałowy, gdzie każde koło ma własny czujnik i obwód hydrauliczny15. Dzięki temu twój samochód zachowuje stabilność nawet gdy jedno koło jedzie po lodzie, a pozostałe po suchym asfalcie5.

Zaawansowane systemy uzupełniające

Współczesne auta wyposażane są w systemy wspomagające ABS:

• EBD – elektronicznie rozdziela siłę hamowania między osiami
• BAS – wykrywa hamowanie awaryjne i automatycznie zwiększa nacisk
• ESS – włącza migające światła stop podczas gwałtownego hamowania
• Combined ABS – łączy hamowanie przednich i tylnych kół[10][11]

Najnowocześniejszy Cornering ABS działa skutecznie podczas hamowania w zakręcie, automatycznie dostosowując siłę do nachylenia pojazdu1011.

Jak poprawnie hamować autem wyposażonym w system ABS?

Podstawowa technika hamowania z ABS

Czy wiesz, że większość kierowców używa systemu ABS nieprawidłowo? Kluczową zasadą jest mocne i ciągłe wciskanie pedału hamulca podczas awaryjnego hamowania1. Nie musisz się martwić o pulsacyjne hamowanie – system zrobi to za ciebie automatycznie2.

W samochodach z ABS zapomniałeś o „pompowaniu” hamulcem. Ta technika była potrzebna w starszych autach, ale dzisiaj tylko szkodzi3. Wciśnij pedał hamulca z całej siły i trzymaj go tak do momentu zatrzymania1. System ABS automatycznie wykonuje kilkadziesiąt cykli regulacji na sekundę4.

Rola pedału sprzęgła w hamowaniu awaryjnym

Oto najważniejsza rada: podczas hamowania awaryjnego wciskaj jednocześnie pedał hamulca i sprzęgła5. Dlaczego to takie istotne? Po pierwsze, unikniesz zgaśnięcia silnika, co mogłoby uniemożliwić działanie wspomagania kierownicy6.

Nie wciskaj najpierw sprzęgła, a potem hamulca – rób to jednocześnie6. Wciśnięcie sprzęgła optymalizuje działanie systemu ABS i może nieznacznie skrócić drogę hamowania7. W autach z automatyczną skrzynią biegów wystarczy mocno wcisnąć hamulec8.

Najczęstsze błędy podczas hamowania z ABS

Wielu kierowców popełnia jeden podstawowy błąd – odpuszcza pedał hamulca, gdy poczuje charakterystyczne pulsacje5. Te drgania to sygnał, że system działa prawidłowo, nie oznaczają awarii9.

Lista najczęstszych pomyłek podczas hamowania z ABS:

• Odpuszczanie hamulca przy pulsacjach pedału
• Stosowanie hamowania pulsacyjnego zamiast ciągłego nacisku
• Wciskanie sprzęgła przed hamulcem
• Zbyt słabe naciskanie pedału hamulca ze strachu

Kiedy system ABS nie skróci drogi hamowania

Pamiętaj, że głównym celem ABS nie jest skracanie drogi hamowania, ale zachowanie sterowności pojazdu7. Na śliskiej nawierzchni system może nawet wydłużyć drogę zatrzymania, ale pozwoli ci ominąć przeszkodę10.

System ABS to przede wszystkim asystent kierowcy, nie magiczne rozwiązanie. Na suchej nawierzchni różnica w długości hamowania może być minimalna, ale zyskujesz możliwość kontrolowania kierunku jazdy11.

System ABS revolutionizował bezpieczeństwo jazdy, eliminując potrzebę opanowania skomplikowanych technik hamowania. Wystarczy zapamiętać prostą zasadę: mocno i ciągle wciskaj hamulec, a system zadba o resztę. Dzięki temu możesz skupić się na omijaniu przeszkód zamiast na kontrolowaniu pedału hamulca.
